Como fazer um fluxograma: guia completo com o significado de cada forma e exemplos práticos

Você já tentou explicar um processo pra alguém e se perdeu no meio de "aí depois disso, se der certo, vai pra tal lugar, mas se não der, volta pro começo"? Fluxograma existe exatamente pra isso: transformar um processo confuso num desenho que qualquer pessoa entende em segundos. Neste guia você vai aprender o que é, pra que serve, o significado de cada forma e como montar o seu, do zero, sem instalar nada.

E melhor: no fim de cada seção você vai poder praticar direto no nosso gerador de fluxogramas gratuito, o iatnFlow, que roda 100% no navegador.

O que é um fluxograma, afinal?

Um fluxograma é a representação visual de um processo. Cada etapa vira uma caixa, e setas ligam uma caixa à outra mostrando a ordem em que as coisas acontecem. Você lê de cima pra baixo (ou da esquerda pra direita) e acompanha o caminho, como um mapa.

A grande vantagem é que o cérebro humano processa imagem muito mais rápido que texto corrido. Um procedimento que levaria dois parágrafos pra descrever cabe num desenho que se entende numa olhada. Por isso fluxograma é usado em tanta coisa: documentar processos de empresa, planejar um código antes de programar, treinar funcionários novos, mapear o atendimento ao cliente, explicar uma receita, organizar decisões da vida real.

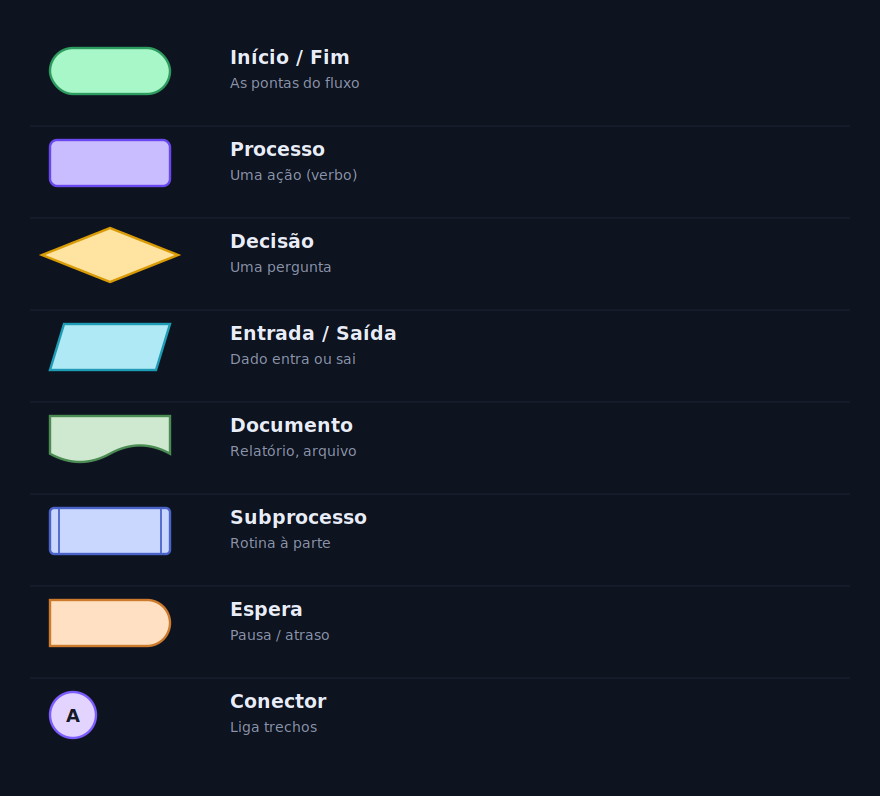

As formas e o que cada uma significa

A primeira coisa que assusta quem nunca fez fluxograma é achar que precisa decorar dezenas de símbolos. Não precisa. Com meia dúzia de formas você monta praticamente qualquer coisa. Cada forma tem um significado próprio, e é justamente isso que faz o desenho comunicar tanto: pela forma da caixa, a pessoa já sabe o tipo de etapa antes mesmo de ler o texto.

Vamos ao significado de cada uma:

Início / Fim (oval). Marca onde o processo começa e onde termina. Todo fluxograma bem feito tem pelo menos um início e um fim claros. É a forma arredondada, que lembra uma pílula. Sem ela, quem lê não sabe por onde começar.

Processo (retângulo). É a forma mais usada. Representa uma ação, uma tarefa, algo que é feito: "enviar o e-mail", "somar os valores", "assar o bolo". Dica de ouro: comece o texto do processo sempre com um verbo. Fica mais claro e evita ambiguidade.

Decisão (losango). Representa uma pergunta que tem mais de uma resposta possível, tipo sim ou não. Do losango sempre saem duas ou mais setas, cada uma rotulada com uma resposta. É o coração da lógica do fluxograma, o ponto onde o caminho se divide.

Entrada / Saída (paralelogramo). Indica que uma informação entra ou sai do processo: preencher um formulário, receber um pedido, imprimir um relatório. Sempre que dados atravessam a fronteira do processo, essa é a forma.

Documento. Um caso específico de saída: quando o resultado é um documento concreto, como um relatório, uma nota fiscal, um contrato. A base ondulada lembra uma folha de papel.

Subprocesso. Quando uma etapa é grande demais e mereceria um fluxograma só pra ela, você a representa como subprocesso (o retângulo com barras nas laterais) e detalha à parte. Serve pra não poluir o desenho principal.

Espera. Marca um ponto de pausa ou atraso: "aguardar aprovação", "esperar 24 horas". Útil pra deixar claro onde o processo trava esperando algo externo.

Conector. Quando o fluxograma fica grande e as setas teriam que cruzar a página inteira, você usa um conector (o círculo com uma letra) pra ligar dois pontos distantes sem bagunçar o desenho. A mesma letra aparece nas duas pontas, indicando que ali o fluxo continua.

No iatnFlow, todas essas formas estão prontas na paleta lateral, cada uma já com uma explicação curta quando você passa o mouse. É só clicar ou arrastar pro quadro.

Como as setas funcionam

As setas são o que dá vida ao fluxograma: elas mostram a sequência, a direção que o processo segue. Uma boa prática é manter as setas retas e organizadas sempre que possível, porque setas tortas e cruzadas deixam o desenho confuso e cansativo de ler.

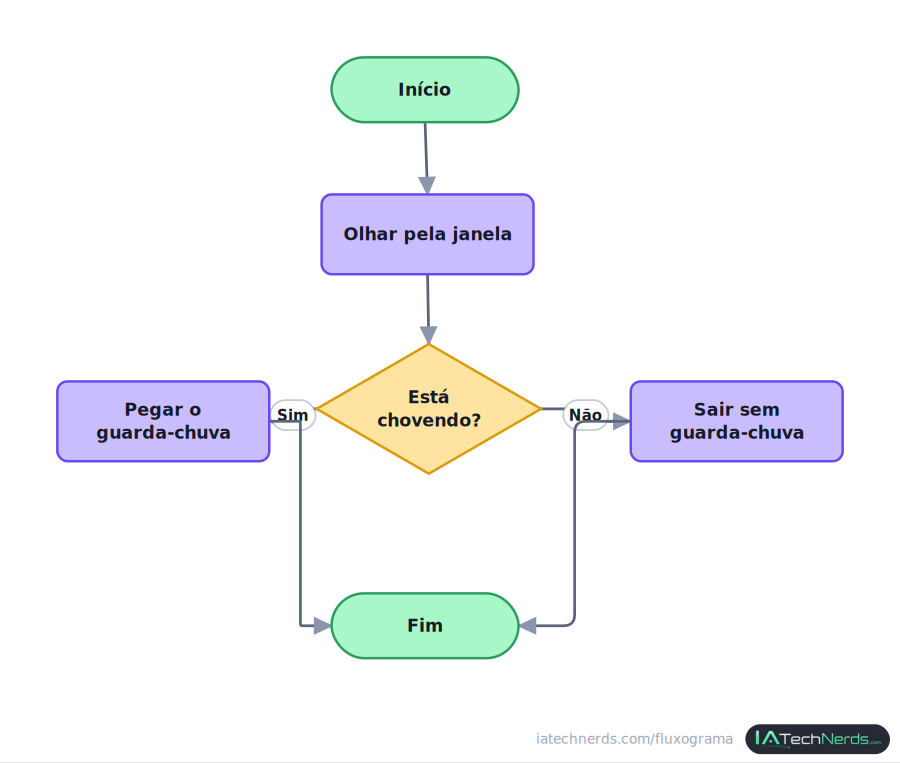

Um detalhe importante são os rótulos. Toda seta que sai de uma decisão precisa de um rótulo dizendo qual resposta ela representa. Sem isso, quem lê fica perdido sobre qual caminho corresponde ao "sim" e qual ao "não". No exemplo abaixo, repare como cada saída do losango está claramente marcada:

Esse é o esqueleto de praticamente todo fluxograma de decisão: um início, uma ou mais ações, uma pergunta que divide o caminho, e os dois desfechos se encontrando de novo no fim. Simples assim. No iatnFlow, quando você arrasta uma seta saindo de uma decisão, a ferramenta já sugere o rótulo "Sim" ou "Não" automaticamente, e as setas se ajustam pra ficarem retas quando as caixas estão alinhadas.

Boas práticas pra um fluxograma que qualquer um entende

Fazer um fluxograma que funciona não é difícil, mas alguns cuidados fazem toda a diferença entre um desenho claro e um emaranhado confuso. Aqui vão as regras que valem pra 99% dos casos:

Comece e termine sempre com Início e Fim. Parece óbvio, mas é o erro mais comum. Sem uma forma de início, quem lê não sabe por onde entrar no fluxo.

Uma decisão, no mínimo duas saídas. Se você desenhou um losango com uma seta só saindo dele, algo está errado. Pergunta sem alternativa de resposta não é decisão, é processo. Ou você transforma em retângulo, ou adiciona o segundo caminho.

Rotule as saídas das decisões. Sim, não, aprovado, reprovado, maior que dez. Sempre deixe explícito qual resposta leva a qual caminho.

Escreva as decisões como perguntas. "Está chovendo?" comunica muito melhor que "chuva". O ponto de interrogação já avisa o leitor de que ali ele precisa escolher um caminho.

Comece os processos com verbos. "Receber pedido", "validar dados", "enviar resposta". Ação clara, sem ambiguidade.

Mantenha o fluxo numa direção só. De cima pra baixo é o mais natural. Evite setas subindo e descendo sem necessidade, elas confundem.

Não deixe caixas soltas. Toda forma (menos anotações) deve ter pelo menos uma seta chegando ou saindo. Caixa sem conexão é etapa que ninguém sabe quando acontece.

A boa notícia: o iatnFlow tem um botão "Revisar fluxo" que checa tudo isso automaticamente pra você. Ele aponta decisões sem saída, setas sem rótulo, caixas soltas e formas sem início, e mostra exatamente onde está cada problema no seu desenho. É como ter alguém revisando por cima do seu ombro.

Um exemplo do mundo real: fluxo de aprovação

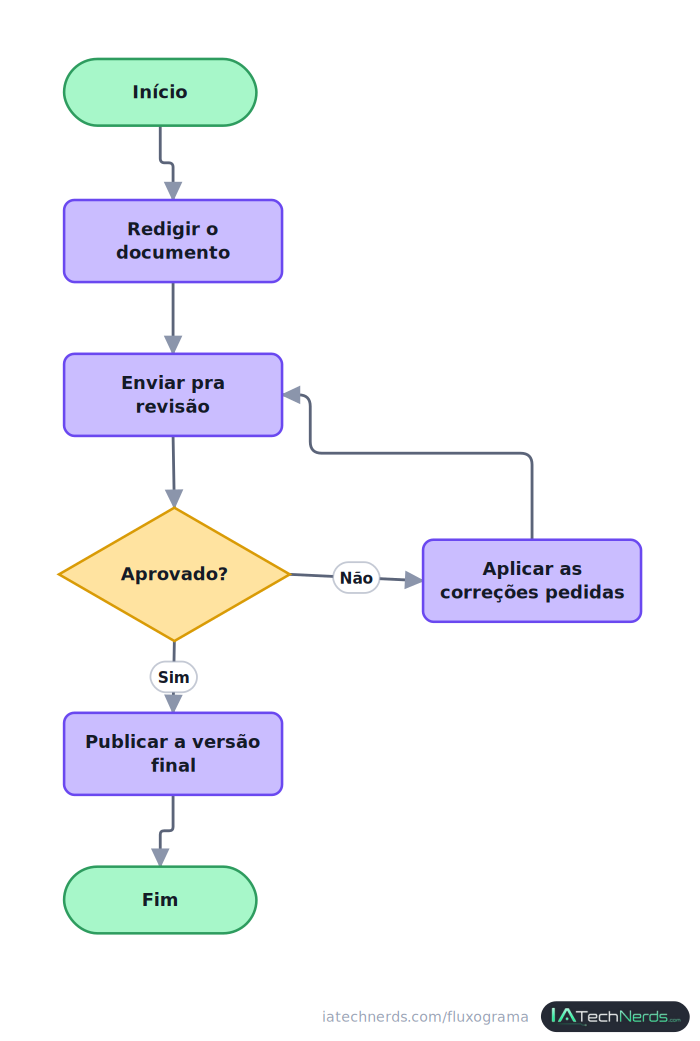

Vamos sair do exemplo do guarda-chuva e ver algo que acontece em qualquer empresa: um documento que precisa passar por revisão e aprovação antes de ser publicado. Repare como o fluxo trata o caso de reprovação, mandando o documento de volta pra correção antes de seguir em frente:

Esse padrão, onde uma decisão manda o fluxo "voltar" pra uma etapa anterior quando algo não passou, é chamado de laço ou loop. É extremamente comum: revisão de texto, correção de bug, retrabalho de qualquer tipo. Aprender a desenhar esse retorno é meio caminho andado pra representar processos reais.

Outro exemplo: atendimento ao cliente

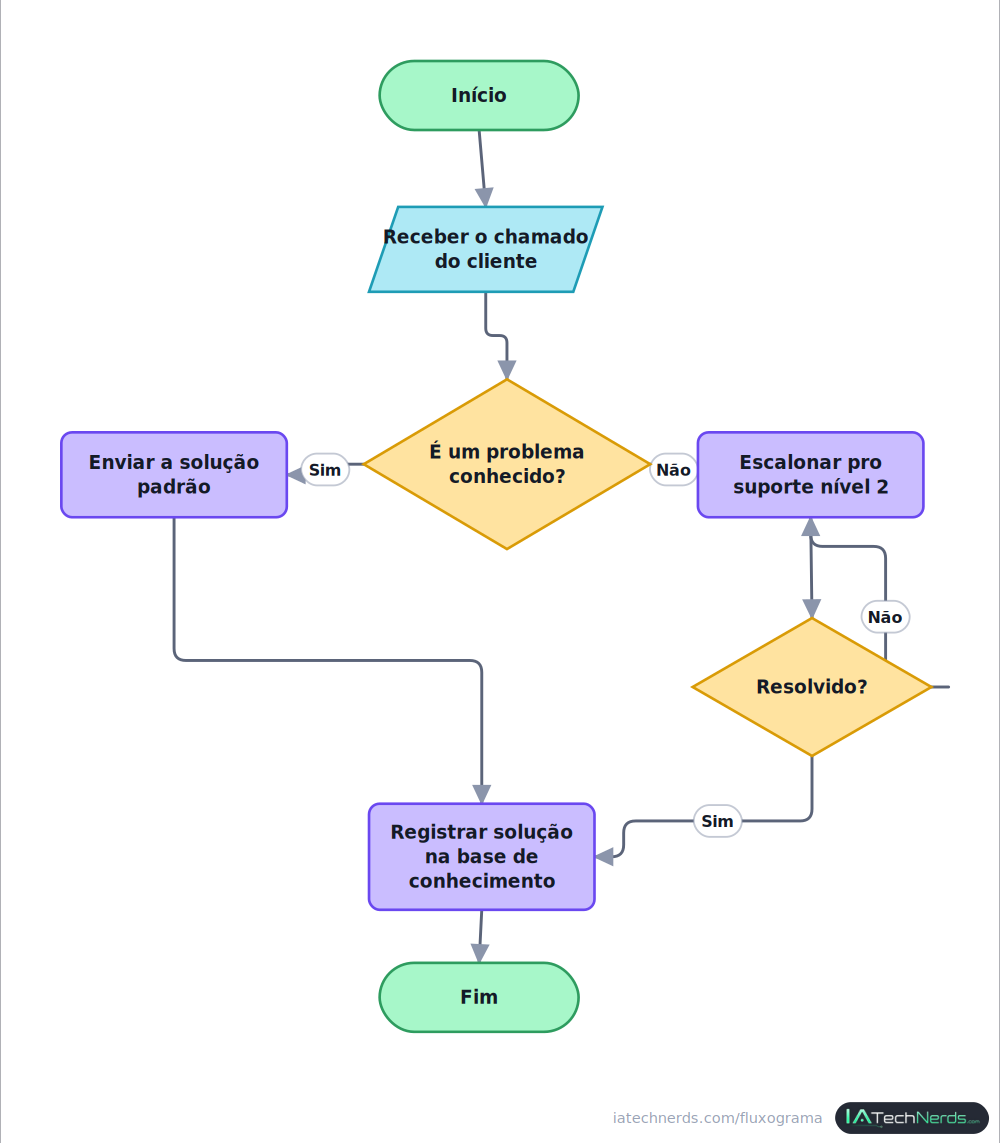

Fluxogramas brilham quando o processo tem vários caminhos possíveis. Um atendimento de suporte, por exemplo, precisa decidir se o problema é conhecido, tentar resolver, escalonar pra um nível mais avançado quando necessário, e registrar a solução no fim. Tudo isso vira um desenho limpo:

Note como fica fácil bater o olho e entender todo o processo de atendimento, mesmo sem ninguém explicar. É esse o poder de um bom fluxograma: ele documenta o conhecimento de um jeito que qualquer pessoa da equipe consegue seguir.

Onde fluxogramas são usados de verdade

Pra você ter dimensão de como essa ferramenta é versátil, alguns usos reais: empresas mapeiam processos internos pra treinar gente nova e passar em auditorias; programadores desenham a lógica de um sistema antes de escrever o código; times de suporte documentam o passo a passo do atendimento; professores explicam algoritmos e processos; e qualquer pessoa pode usar pra organizar uma decisão pessoal complicada, tipo "vale a pena trocar de emprego?", desenhando os caminhos e consequências.

O ponto em comum é sempre o mesmo: sempre que existe um processo com etapas e decisões, um fluxograma deixa tudo mais claro.

Monte o seu agora, de graça

A melhor forma de aprender fluxograma é fazendo. E pra isso a gente construiu o iatnFlow, um gerador de fluxogramas completo que roda inteiro no seu navegador, sem cadastro, sem instalar nada e sem enviar seus dados pra servidor nenhum.

Ele tem tudo que você viu neste guia: todas as formas explicadas na paleta, setas que se ajustam pra ficarem retas, um guia de boas-vindas pra quem nunca fez fluxograma, modelos prontos pra você só trocar os textos, o revisor automático que confere as boas práticas, salvamento automático no navegador, tema claro e escuro, e exportação em PNG, SVG e PDF quando terminar. As imagens deste próprio post foram todas feitas nele.

Se este guia te ajudou, compartilha com aquele colega que vive tentando explicar processo por áudio de dez minutos no WhatsApp. E conta pra gente nos comentários qual foi o primeiro fluxograma que você montou.
